tôi đã làm việc trong ngành nhôm đúc hơn 10 năm và nhận thấy sự khác biệt giữa một sản phẩm sắc nét và một sản phẩm lỗi nằm ngay từ khâu thiết kế bản vẽ cad. nhiều kỹ sư đang sa đà vào việc sao chép mẫu mã mà bỏ quên các thông số kỹ thuật cốt lõi. qua kinh nghiệm thực tế tại Nhôm Đúc Hoàng Dương, tôi sẽ chia sẻ cách thiết kế và kiểm tra bản vẽ để đảm bảo sản phẩm cuối cùng chính xác tuyệt đối với thiết kế trên giấy.
Bản vẽ CAD cổng nhôm đúc là tài liệu kỹ thuật chứa kích thước, hoa văn và thông số lắp ghép cho quá trình gia công. Để đảm bảo tính chính xác, bản vẽ cần tương thích tốt với phần mềm AutoCAD và phù hợp cho máy cắt CNC chuyên dụng.
Những điều cần biết trước:
Nên chọn cổng nhôm đúc khi:
Cân nhắc phương án khác khi:
Bản vẽ cad cổng nhôm đúc chuẩn kỹ thuật là tệp tin chứa chính xác kích thước hình học, độ dày hoa văn và thông số liên kết module. Tệp phải có định dạng dwg tương thích, không lỗi font và có lớp layer phân định rõ ràng giữa hoa văn cnc và phần khung xương chịu lực.
Theo kinh nghiệm của tôi, việc thiết kế cổng nhôm đúc trên máy tính đòi hỏi sự am hiểu sâu sắc về dòng chảy kim loại trong khuôn đúc. Một quy chuẩn cad nhôm đúc chuẩn chỉ không đơn thuần là tạo ra những đường nét đẹp mắt trên màn hình máy tính, mà nó phải tính toán đến độ dày nhôm đúc lý tưởng tại các điểm giao nhau để tránh hiện tượng rỗ khí hoặc thiếu liệu khi rót nhôm nóng chảy vào khuôn gỗ CNC.
Để đạt được độ sắc nét tối đa sau khi gia công, các kỹ sư cần tuân thủ nghiêm ngặt các thông số kỹ thuật đầu vào trên phần mềm autocad:
Một điểm mấu chốt mà tôi thường thấy các kiến trúc sư trẻ bỏ qua chính là sự phân cấp độ dày nhôm giữa các chi tiết hoa văn. Bảng thông số độ dày chuẩn dưới đây sẽ giúp bạn giảm thiểu hao hụt khối lượng phôi đúc mà vẫn giữ được độ cứng cáp bền vững của cổng:
| Hạng mục công trình | Độ dày hoa văn nền chuẩn (mm) | Độ dày đố khung xương chính (mm) | Phương án gia công mẫu gỗ |
|---|---|---|---|
| Cổng biệt thự lớn lâu đài | 12 - 15 | 55 - 65 | Cắt phôi gỗ CNC 3D nhiều lớp đè |
| Cổng nhà phố trung bình | 8 - 10 | 45 - 50 | Cắt laser mỏng ghép nổi 2 mặt |
| Hàng rào nhôm đúc kết hợp | 6 - 8 | 35 - 40 | Đúc khuôn cát khô ép máy chân không |
? Mẹo: Hãy luôn thiết kế một góc thoát khuôn từ 1.5 đến 2 độ cho tất cả các vách đứng của hoa văn trên file cad hoa văn cổng. Điều này giúp quá trình rút mẫu gỗ ra khỏi khuôn cát không bị sạt lở thành khuôn, đảm bảo sản phẩm đúc ra có bề mặt mịn màng nhất.
Việc kiểm tra lỗi kích thước cần thực hiện bằng lệnh 'dist' để đo các khoảng cách quan trọng và kiểm tra tỉ lệ scale trước khi xuất file sang máy cnc. Sự sai lệch 1-2mm trong cad sẽ dẫn đến sai số thực tế lên đến 5-10mm sau khi đúc do độ co ngót của nhôm.
Khi thiết kế bản vẽ cad cổng nhôm đúc, sai lầm phổ biến nhất của các kỹ sư là vẽ theo kích thước thông thủy của chủ nhà yêu cầu mà quên mất hệ số co ngót vật lý của hợp kim nhôm đúc (mã AL6063 hoặc ADC12). Trong kỹ thuật đúc nhôm nóng chảy ở nhiệt độ trên 660 độ C, nhôm lỏng sẽ co lại khoảng 1.5% thể tích khi nguội đi hoàn toàn.
Vì vậy, nếu bạn thiết kế cổng thực tế rộng 3000mm, kích thước trên bản vẽ kỹ thuật nhôm đúc khi xuất file gia công cnc nhôm đúc bắt buộc phải được nhân với tỷ lệ scale 1.015 (tương đương 3045mm) để bù đắp sai số co rút tự nhiên này.
| Phương pháp kiểm tra | Mục đích kỹ thuật | Cách khắc phục trên AutoCAD |
|---|---|---|
| Lệnh 'DIST' (Distance) | Đo khoảng cách thực tế giữa các chốt khóa và bản lề chịu lực | Điều chỉnh trực tiếp thông số kích thước về tỷ lệ 1:1 |
| Lệnh 'BO' (Boundary) | Phát hiện các nét vẽ hở khiến máy CNC bỏ qua đường chạy dao | Sử dụng lệnh 'JOIN' hoặc 'PEDIT' để khép kín hoàn toàn biên dạng |
| Khóa Layer khung chính | Tránh di lệch vô ý các trục định vị cổng khi vẽ hoa văn phụ | Sử dụng bảng quản lý Layer (phím tắt LA) để khóa biểu tượng ổ khóa |
Theo kinh nghiệm thực tế của tôi tại xưởng Nhôm Đúc Hoàng Dương tại Hải Vân, Hải Hậu, Nam Định, việc bỏ qua bước kiểm tra đường bao khép kín (polyline) là nguyên nhân hàng đầu khiến máy CNC bị lỗi dừng đột ngột hoặc cắt lấn vào phần thịt của nhôm đúc gây hư hại phôi gỗ mẫu trị giá hàng chục triệu đồng.
Nếu gia chủ hoặc chủ thầu vẫn đang băn khoăn về ngân sách, hãy tham khảo thêm bài viết chia sẻ về kinh nghiệm mua cổng nhôm đúc giá rẻ để cải thiện chi phí vật tư từ khâu thiết kế sơ bộ ban đầu trên máy tính.

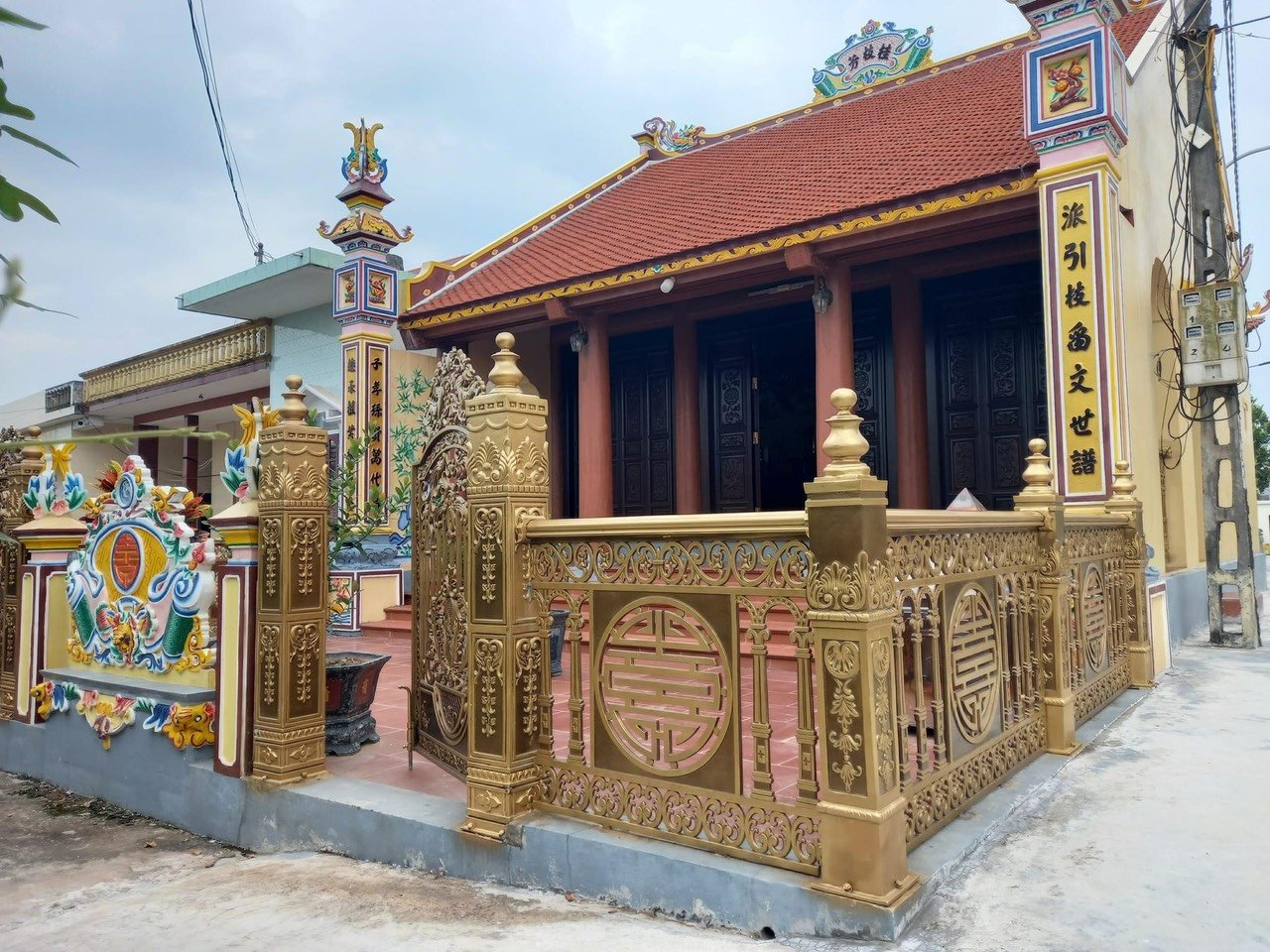

Đồng bộ hoa văn là việc tái sử dụng các module hoa văn gốc trong cad để đảm bảo tính liên kết giữa cổng và hàng rào, giúp công trình có độ nhất quán cao. Việc này đòi hỏi kiến trúc sư phải tạo file master (bản gốc) cho các họa tiết chính và nhân bản theo tỷ lệ khung khác nhau.
Một công trình biệt thự quy mô lớn không thể có một chiếc cổng thiết kế theo lối hoàng gia châu Âu cầu kỳ đi kèm với hệ thống hàng rào nhôm đúc phong cách tối giản hình học Nhật Bản. Sự đứt gãy trong ngôn ngữ thiết kế này sẽ làm giảm đáng kể giá trị thẩm mỹ tổng thể của căn biệt thự.
Bí quyết của tôi là áp dụng quy tắc tỷ lệ vàng phân cấp thị giác 60/40. Trong đó, 60% mật độ các họa tiết đúc nổi uốn lượn phức tạp nhất sẽ được tập trung ở phần cổng chính, còn 40% họa tiết đơn giản hơn (nhưng cùng phom dáng, đường cong) sẽ được chuyển tiếp sang hệ thống hàng rào và lan can bao quanh biệt thự.
Sự đồng bộ hoa văn không chỉ thể hiện ở vẻ bề ngoài mà còn nằm ở sự ăn khớp cơ khí giữa các mối nối lắp ráp. Thiết kế cổng chính luôn là điểm tụ thị giác đầu tiên, sau đó mắt người nhìn sẽ tự động dẫn dắt sang các module lặp lại của hàng rào.
Để rút ngắn thời gian vẽ trên phần mềm autocad, kiến trúc sư nên tạo các khối Dynamic Block cho hoa văn hàng rào nhôm đúc. Khi kích thước chiều rộng tường vây thay đổi từ 1200mm sang 1500mm, bạn chỉ cần kéo giãn block và hệ thống hoa văn bên trong sẽ tự động dàn đều theo đúng tỷ lệ định sẵn mà không cần vẽ lại thủ công từng nét.
Khi làm việc với các bản vẽ cơ khí biệt thự, ngoài cổng chính, chúng tôi thường phải xử lý đồng bộ các hạng mục phụ trợ khác. Bạn có thể tham khảo thêm bản vẽ cad cầu thang nhôm đúc để có giải pháp đồng nhất toàn bộ kiến trúc nội ngoại thất.
Nếu bạn đang lên phương án thiết kế cho dự án biệt thự và cần một bộ file cad hoa văn cổng chuẩn xác, không lỗi font để gửi khách hàng duyệt mẫu, hãy liên hệ trực tiếp với đội ngũ kỹ thuật của Nhôm Đúc Hoàng Dương qua hotline 097.555.1486. Chúng tôi sẵn sàng hỗ trợ kiểm tra tính khả thi của bản vẽ và cung cấp bản vẽ kỹ thuật nhôm đúc phù hợp nhất cho từng phong cách công trình hoàn toàn miễn phí.
Xu hướng 2026 tập trung vào các đường nét hình học tối giản, xóa bỏ chi tiết rườm rà thay thế bằng hoa văn cắt cnc tinh tế và đối xứng. Các mẫu cổng hiện đại thường sử dụng khoảng trống âm bản để tạo cảm giác thông thoáng cho biệt thự diện tích nhỏ.
Qua thực tế khảo sát thị hiếu của hàng trăm kiến trúc sư đối tác trong năm 2026, tôi nhận thấy có sự dịch chuyển rõ rệt từ các mẫu cổng kín bưng hầm hố sang các thiết kế thanh thoát, khoe trọn không gian sân vườn bên trong. Tỉ lệ đặc/rỗng lý tưởng cho các mẫu cổng biệt thự phố hiện nay là 40/60 (40% diện tích nhôm đúc đặc chịu lực và 60% là khoảng trống đón gió, đón sáng).

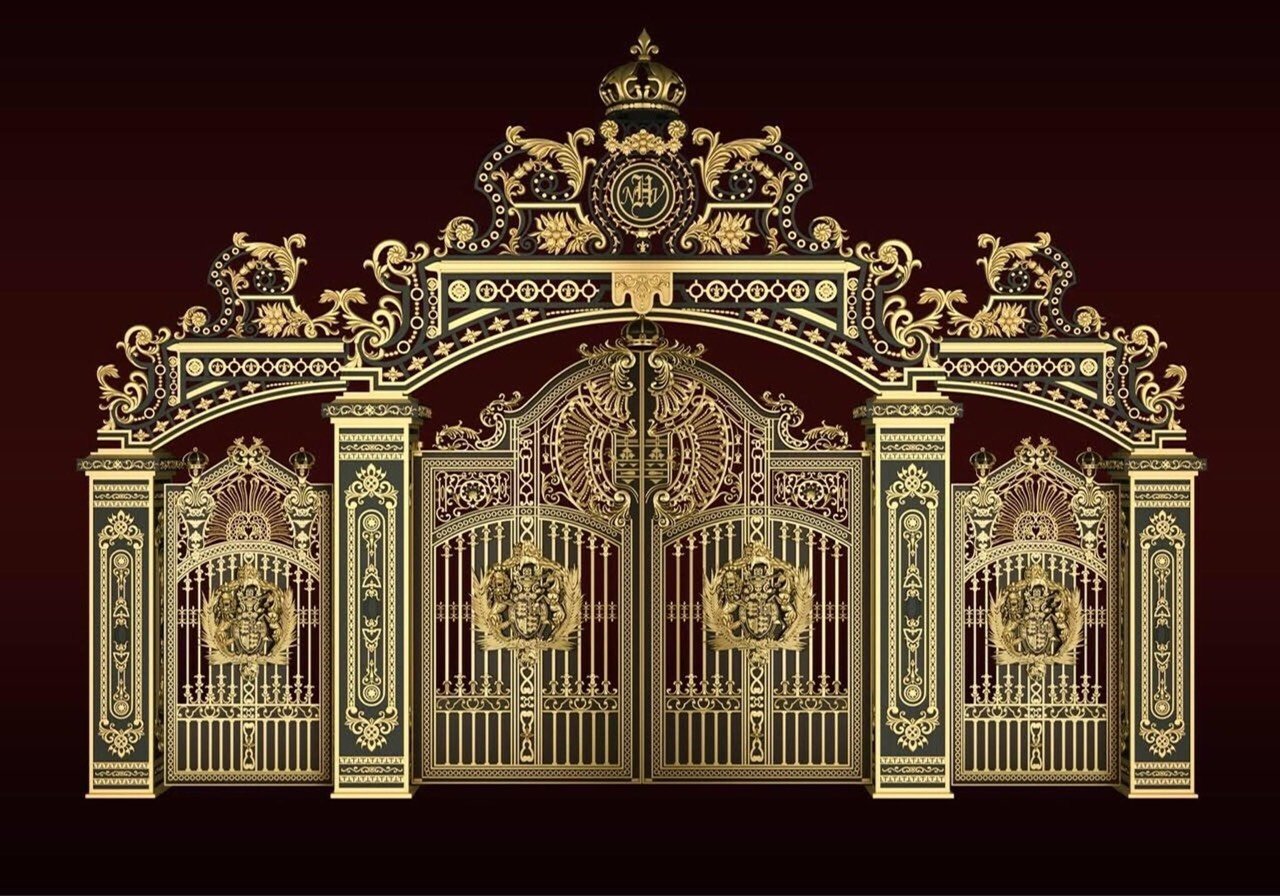

Đối với các công trình biệt thự tân cổ điển lớn, các họa tiết phù điêu oval khắc họa hình ảnh song sư, trống đồng Đông Sơn hay hoa lá tây uốn lượn đối xứng vẫn giữ vững vị thế nhờ vẻ uy nghiêm của chúng. Ngược lại, những căn biệt thự phố đương đại lại cực kỳ ưa chuộng phong cách tối giản hình học với các thanh nhôm đúc dạng nan dọc thanh mảnh phối hợp tay nắm cửa mạ đồng bản lớn tạo điểm nhấn phá cách.
| Tiêu chí so sánh phong cách | Phong cách cổ điển hoàng gia | Phong cách tối giản đương đại |
|---|---|---|
| Họa tiết chủ đạo | Phù điêu oval đúc nổi, hoa văn uốn lượn cổ điển | Đường nét hình học phẳng, nan dọc đối xứng |
| Độ dày phôi đúc hoa văn | 12mm - 18mm (tạo chiều sâu 3D rõ rệt) | 8mm - 10mm (tập trung vào sự thanh thoát) |
| Công nghệ chế tạo khuôn | Đúc khuôn cát khô thủ công tinh xảo | Công nghệ cắt cnc mẫu gỗ tự động hóa 100% |
Nếu bạn đang phân vân trong việc lựa chọn vật liệu cổng phù hợp với phong cách kiến trúc tổng thể, hãy đọc ngay bài phân tích kỹ lưỡng về so sánh cổng nhôm đúc và cổng sắt cnc để thấy rõ sự khác biệt về độ sắc nét hoa văn và độ bền chống rỉ sét ngoài trời của nhôm đúc 100%.
Chuyển đổi từ file cad sang máy cắt cnc cần làm sạch đường dẫn, gỡ bỏ các đoạn thẳng chồng chéo và đảm bảo các đường biên là polyline kín. Sai sót ở bước này thường khiến máy cnc bỏ qua chi tiết hoặc chạy sai đường dẫn gây lỗi bề mặt nhôm đúc.
Khi bạn hoàn tất bản vẽ cad cổng nhôm đúc trên phần mềm autocad, bước chuyển tiếp sang phần mềm lập trình CAM (như ArtCAM hoặc JDpaint) là cực kỳ quan trọng. Trực tiếp xuất file CAD chưa làm sạch sẽ làm cho máy cắt CNC di chuyển hỗn loạn, cắt trùng nét nhiều lần gây cháy mũi dao và làm biến dạng phôi gỗ mẫu.
Tại xưởng sản xuất của Nhôm Đúc Hoàng Dương, chúng tôi luôn yêu cầu đội ngũ thiết kế thực hiện quy trình 5 bước chuyển đổi file tiêu chuẩn sau:
Quy tắc "3 không" khi xuất file gia công CNC nhôm đúc: Không đứt đoạn đường vẽ - Không chồng lấn nét cắt - Không hở đường bao họa tiết. Tuân thủ tốt điều này giúp bề mặt sản phẩm nhôm đúc láng mịn, giảm 80% công đoạn mài dũa bavia thủ công sau khi dỡ khuôn cát.
Việc kiểm soát chặt chẽ tệp tin CAD đầu vào là một phần không thể thiếu trong quy trình sản xuất cổng nhôm đúc tiêu chuẩn chân không hiện đại mà chúng tôi đang vận hành tại Hải Hậu.
Việc chọn mẫu cổng phụ thuộc vào diện tích sân vườn và phong cách tổng thể, trong đó mẫu cổng 2 cánh lớn phù hợp biệt thự rộng, mẫu 4 cánh gấp phù hợp nhà phố diện tích nhỏ. Sự lựa chọn đúng giúp tăng tính cân đối và giá trị tổng thể cho căn nhà.
Đối với những căn biệt thự sân vườn có khoảng sân rộng rãi, mẫu cổng 2 cánh mở quay đi kèm hệ vòm thoáng phía trên luôn là lựa chọn hàng đầu của các kiến trúc sư. Kiểu thiết kế này cho phép phô diễn toàn bộ sự bề thế của công trình từ ngoài vào trong.
Ngược lại, với những căn nhà phố có diện tích mặt tiền hẹp từ 4m đến 6m, việc lắp đặt bản vẽ cổng 4 cánh gấp xếp là giải pháp tối ưu diện tích mở cửa tối đa, tránh tình trạng cánh cổng lấn chiếm lòng lề đường công cộng khi đóng mở.
| Thông số so sánh kỹ thuật | Mẫu cổng biệt thự 2 cánh mở quay | Mẫu cổng nhà phố 4 cánh gấp xếp |
|---|---|---|
| Tải trọng phân bổ trên bản lề | Nặng (bản lề chịu lực cốt thép âm sàn) | Trung bình (phân phối lực đều qua các khớp bản lề phụ) |
| Độ hở móng kỹ thuật | Khe hở trục xoay tối thiểu 20mm - 25mm | Khe hở gấp khúc dao động 15mm - 18mm |
| Khả năng tích hợp mô tơ tự động | Mô tơ âm sàn chịu tải trọng lớn tốt | Cần lắp thêm tay đòn dẫn hướng chuyên dụng cho cổng gấp |
Một lưu ý kỹ thuật xương máu mà tôi muốn chia sẻ với các đồng nghiệp là khoảng cách an toàn giữa cánh cổng nhôm đúc và cột trụ bê tông. Luôn luôn phải chừa một khoảng trống tối thiểu 20mm trên bản vẽ cad cổng nhôm đúc để lắp đặt bản lề cối xoay và dự phòng sai số trát vữa của thợ xây dựng.
Hãy luôn tham khảo trước giá cổng nhôm đúc m2 bao nhiêu từ các xưởng sản xuất trực tiếp để tính toán chính xác tổng tải trọng và kết cấu móng trụ chịu lực trước khi đặt bút vẽ móng cổng trên CAD. Nếu muốn tối ưu vật liệu hơn nữa, bạn cũng có thể so sánh cổng nhôm đúc và cổng gang để tư vấn cho gia chủ phương án chịu lực và độ bền tốt nhất cho móng cổng biệt thự.
Không nên sử dụng trực tiếp bản vẽ này cho máy cắt sắt CNC. Bản vẽ thiết kế cổng nhôm đúc yêu cầu các thông số kỹ thuật đặc thù như độ dày nét vẽ tối thiểu 2mm và phải tính toán bù hệ số co ngót nhôm 1.5% khi nguội, trong khi máy CNC sắt chỉ cắt tấm phẳng 2D không cần tính độ co ngót vật liệu.
Để khắc phục triệt để lỗi vỡ font chữ trên phần mềm autocad, bạn cần cài đặt đầy đủ bộ font kỹ thuật chuẩn (.shx hoặc TrueType Font) vào thư mục Fonts cài đặt của AutoCAD. Việc sử dụng các font tiêu chuẩn này giúp file CAD hoa văn cổng hiển thị đồng nhất và không bị lỗi đường cắt khi nạp vào máy tính điều khiển CNC tại xưởng.
Quy trình nghiệm thu cần đối chiếu trực tiếp các kích thước hình học trên bản vẽ CAD với cổng thực tế sau khi lắp đặt. Hãy tham khảo chi tiết quy trình nghiệm thu cổng nhôm đúc để có bảng tiêu chí kiểm tra độ sắc nét của hoa văn, khe hở bản lề và độ phẳng của bề mặt sơn giả cổ.
Mức giá gia công dao động từ 8 đến 25 triệu đồng cho mỗi mét vuông tùy thuộc vào độ phức tạp của hoa văn đúc nổi 3D và phương pháp đúc chân không hay đúc cát khô. Bạn có thể tra cứu chi tiết bảng giá cổng nhôm đúc nam định của Nhôm Đúc Hoàng Dương tại xưởng Hải Vân để cân đối dự toán đầu tư cho công trình của mình.
Tóm lại, một bản vẽ cad cổng nhôm đúc chuẩn kỹ thuật cần đạt độ chính xác dưới 0.5mm và có hệ thống layer phân tách rõ ràng giữa hoa văn cắt cnc và phần khung xương chịu lực. Việc áp dụng đúng hệ số co ngót nhôm lỏng 1.5% và quy tắc tỷ lệ vàng 60/40 là chìa khóa then chốt để tạo ra một sản phẩm chất lượng từ bản vẽ máy tính ra đời thực.
Tại Nhôm Đúc Hoàng Dương, chúng tôi không chỉ thi công mà còn hỗ trợ kỹ sư, kiến trúc sư kiểm tra tính khả thi của bản vẽ CAD hoàn toàn miễn phí trước khi đưa vào sản xuất hàng loạt bằng công nghệ đúc chân không hiện đại nhất.
Nếu bạn cần tư vấn sâu hơn về thông số kỹ thuật bản vẽ hoặc quy trình gia công cơ khí thực tế cho dự án biệt thự của mình, hãy liên hệ với chúng tôi để cùng trao đổi chuyên môn sâu hơn về dự án của bạn.
