Nhiều kỹ sư và thợ thi công dở khóc dở cười khi tải file CAD trên mạng về bị lỗi font chữ, lệch tỷ lệ thực tế, dẫn đến khi đúc ra lan can bị hụt hoặc vênh đến vài centimet. Việc sử dụng bản vẽ không chuẩn không chỉ làm hỏng kết cấu chịu lực của cầu thang mà còn gây lãng phí hàng chục triệu đồng tiền phôi nhôm hợp kim do phải sửa đi sửa lại. Với hơn 10 năm kinh nghiệm thiết kế và trực tiếp giám sát đúc cổng hàng, cầu thang, tôi hiểu rõ một sai số 2 mm trên máy tính có thể biến thành thảm họa 20 mm ngoài công trình thực tế. Tôi sẽ chia sẻ link tải trực tiếp bộ thư viện CAD cầu thang nhôm đúc sạch, chuẩn tỷ lệ thi công 1:1 và hướng dẫn chi tiết cách kiểm tra kích thước trước khi đưa vào sản xuất.
Tóm tắt nhanh:
Nên chọn cầu thang nhôm đúc khi:
Không nên chọn nếu:
Bản vẽ CAD cầu thang nhôm đúc là file thiết kế định dạng .dwg chứa thông số kích thước, mặt cắt và chi tiết hoa văn sắc nét. File chuẩn giúp kiến trúc sư dễ dàng bóc tách khối lượng, đảm bảo tỷ lệ thi công thực tế chính xác và hợp phong thủy cho công trình biệt thự. Bạn có thể tải trọn bộ thư viện CAD cầu thang nhôm đúc sạch, không lỗi font trực tiếp trong bài viết này.
Bộ file CAD cầu thang nhôm đúc định dạng .dwg dưới đây đã được dọn sạch rác vẽ, sửa lỗi font SHX và tương thích tốt với AutoCAD từ phiên bản 2007 trở lên. Bạn có thể tải trực tiếp qua link Google Drive tốc độ cao không chứa quảng cáo độc hại.
? Link tải thư viện CAD cầu thang nhôm đúc 1-click: Tải trọn bộ file .dwg tại đây (Dung lượng: 18.5 MB - Gồm mẫu hoa lá tây cổ điển, con tiện đơn, lan can ban công đồng bộ).
Bộ thư viện này được tôi và các cộng sự tại Nhôm Đúc Hoàng Dương chuẩn hóa qua hơn 150 công trình thực tế. File CAD được phân tách rõ ràng từng module hoa văn, mặt cắt tay vịn và định vị chân trụ để bạn dễ dàng import trực tiếp vào SketchUp dựng phối cảnh hoặc đưa vào Revit quản lý mô hình BIM. Hệ thống layer được đặt tên khoa học theo quy chuẩn nét vẽ kỹ thuật (layer nét thấy, nét khuất, nét mảnh, nét hatch phôi nhôm), giúp thợ đứng máy CNC khắc khuôn gỗ chính xác đến 99%.
Theo kinh nghiệm của tôi, trước khi mở file .dwg, bạn nên cài đặt sẵn bộ font tiếng Việt đầy đủ cho CAD (đặc biệt là các font chuyên ngành như vntimeh.shx hay txt.shx) để tránh bị nhảy chữ ở phần ghi chú kỹ thuật. Việc thiếu font thường làm biến dạng các thông số ghi chú dung sai đúc, dễ khiến thợ sản xuất hiểu lầm kích thước thực tế.
Bản vẽ chi tiết phải thể hiện rõ độ dày tấm hoa văn từ 15 mm đến 22 mm và góc nghiêng lan can dao động từ 30 độ đến 45 độ theo độ dốc thực tế. Các điểm liên kết chân trụ với mặt bậc bằng bu lông nở sắt M10x80 mm cần được định vị chính xác.
| Hạng mục kỹ thuật | Thông số tiêu chuẩn (mm) | Mục đích kiểm soát | |
|---|---|---|---|
| Độ dày tấm hoa văn phẳng | 15 - 18 | Đảm bảo trọng lượng tối ưu, không gây xệ bậc bê tông | |
| Độ dày xương chịu lực chính | 22 - 25 | Chống rung lắc khi chịu lực tác động ngang tác dụng lên tay vịn | |
| Chiều cao lan can (tính từ mặt bậc) | 900 - 1050 | Đảm bảo an toàn chống ngã cho người lớn và trẻ nhỏ | |
| Đường kính tay vịn nhôm | 60 - 80 | Vừa vặn với lòng bàn tay, tạo cảm giác cầm nắm chắc chắn |

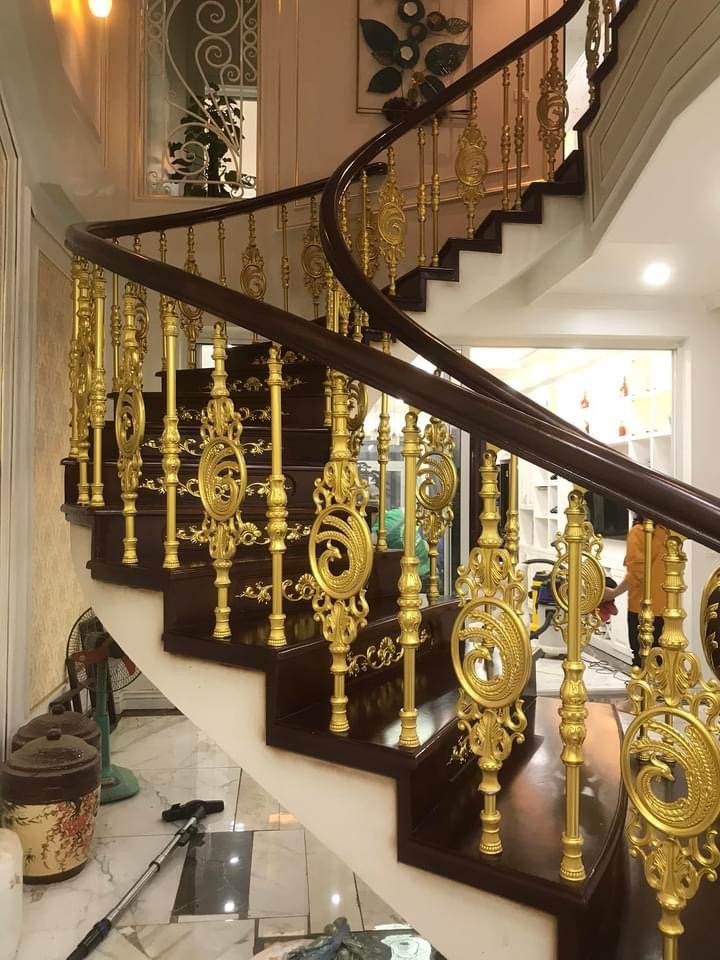

Khi thiết kế bản vẽ chi tiết cầu thang nhôm đúc, sai lầm lớn nhất của các kiến trúc sư trẻ là vẽ tay vịn chạy thẳng một mạch mà quên mất các điểm chuyển góc (cua tay áo). Đoạn cua này cần phải được thể hiện bằng bản vẽ mặt cắt 2D chi tiết với bán kính cong tối thiểu là 150 mm để thợ mộc hoặc thợ đúc có thể bo tròn mượt mà, không bị gãy khúc đột ngột.
Tôi luôn khuyên các anh em thợ phải kiểm tra kỹ góc nghiêng cữ đúc trên bản vẽ so với độ dốc thực tế của bậc bê tông trước khi cắt dưỡng gỗ làm khuôn. Đo dốc thực tế bằng máy cân bằng laser tại công trình thường lệch từ 1 đến 2 độ so với bản vẽ kiến trúc ban đầu. Nếu cứ nhắm mắt cắt khuôn gỗ theo file CAD lý thuyết, khi ráp phần lan can cầu thang nhôm hợp kim vào mặt bậc sẽ bị hở chân hoặc hụt đầu.
Kích thước phong thủy chuẩn sử dụng thước Lỗ Ban 38.8 cm với chiều cao cổ bậc từ 15 cm đến 18 cm, chiều rộng mặt bậc từ 25 cm đến 30 cm. Tổng số bậc trong một tầng phải rơi vào cung Sinh (4n + 1) để đảm bảo vượng khí.

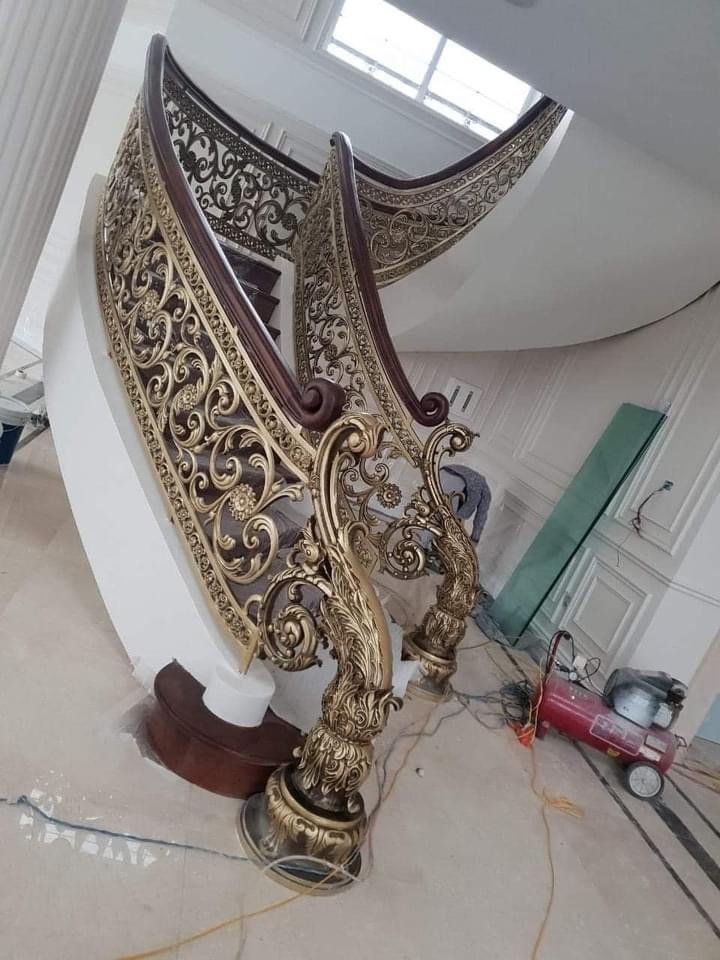

Trong thiết kế cầu thang tân cổ điển, kích thước phong thủy không chỉ nằm ở số lượng bậc mà còn thể hiện ở chiều cao của hệ thống lan can và kích thước của trụ đề pa cầu thang nhôm đúc. Trụ đề pa khởi đầu thường có chiều cao từ 1150 mm đến 1350 mm, đường kính thân trụ dao động từ 200 mm đến 250 mm để trấn trạch, tạo sự vững chãi cho luồng khí dẫn từ cửa chính lên các tầng trên.
Nếu mặt bậc thực tế sau khi ốp đá bị lệch so với bản vẽ CAD ban đầu, tôi thường xử lý bằng cách điều chỉnh độ cao của chân trụ đề pa từ 2 cm đến 3 cm để bù trừ khoảng lệch. Việc này được tính toán ngay trên file CAD bằng cách thiết kế chân đế trụ có khoảng trượt tăng giảm linh hoạt.
Công thức tính khối lượng lan can nhôm đúc dựa trên diện tích bề mặt nhân với độ dày trung bình và tỷ trọng nhôm hợp kim (2.7 g/cm3). Sau đó, cộng thêm hao hụt phôi đúc từ 5% đến 8% để ra khối lượng nguyên liệu thô cần dùng.
Công thức tính bóc tách khối lượng nhôm đúc thực tế:
Khối lượng (kg) = Diện tích hình chiếu hoa văn (m2) x Độ dày trung bình (m) x Tỷ trọng nhôm (2700 kg/m3) x 1.07 (hệ số hao hụt gia công)
Để bóc tách khối lượng nhôm đúc chính xác từ bản vẽ 2D, tôi thường dùng lệnh REGION kết hợp với lệnh MASSPROP trong AutoCAD. Việc này giúp xác định chính xác diện tích bề mặt thực tế của các chi tiết hoa văn sau khi đã trừ đi các khoảng trống thông gió. Nếu bạn chỉ lấy diện tích phủ bì dài nhân rộng rồi nhân độ dày, khối lượng tính toán sẽ bị đội lên từ 40% đến 50%, dẫn đến báo giá sai lệch nghiêm trọng.
Thực tế đúc chân không tại xưởng cho thấy tỷ lệ hao hụt phôi luôn nằm ở mức 7%. Bạn nên cộng thêm sai số này vào dự toán để tránh hụt nguyên liệu khi rót khuôn. Ngoài ra, cần lưu ý phần bavia, đậu ngót, đậu rót sau khi cắt bỏ khỏi sản phẩm thô chiếm khoảng 15% khối lượng mẻ nấu, phần này sẽ được thu hồi để tái chế nhưng vẫn tính vào chi phí tiêu hao năng lượng đốt lò.
Bản vẽ 2D .dwg dùng để thợ cơ khí cắt CNC và tạo khuôn đúc chính xác theo kích thước thực tế. Phối cảnh 3D (3ds Max, SketchUp) giúp gia chủ hình dung màu sơn giả cổ và độ hài hòa của hoa văn với nội thất.
| Tiêu chí so sánh | Bản vẽ kỹ thuật 2D (.dwg) | Phối cảnh trực quan 3D (.max, .skp) |
|---|---|---|
| Mục đích sử dụng chính | Cắt CNC khuôn gỗ, đo đạc kích thước lắp đặt | Trình bày phương án thẩm mỹ, chốt màu sơn với chủ nhà |
| Độ chính xác kích thước | Chính xác tuyệt đối (dung sai dưới 1 mm) | Mang tính tương đối (sai số góc nhìn từ 5-10 cm) |
| Thời gian triển khai | Nhanh (từ 1 - 2 ngày cho một hệ cầu thang) | Lâu hơn (từ 3 - 5 ngày để render ánh sáng, vật liệu) |
| Đối tượng đọc hiểu | Kỹ sư kết cấu, thợ lò đúc, thợ gia công cơ khí | Gia chủ, chủ đầu tư, giám sát mỹ thuật độc lập |
Nhiều chủ nhà khi nhìn bản vẽ chi tiết cầu thang nhôm đúc 2D với những đường nét kỹ thuật đan xen phức tạp thường không hình dung được sản phẩm thực tế trông thế nào khi đặt vào không gian sảnh. Đó là lý do tại sao bộ hồ sơ thiết kế tiêu chuẩn luôn cần có sự phối hợp của cả hai định dạng bản vẽ này.
Tôi luôn dùng file 2D để nói chuyện kỹ thuật với thợ lò, nhưng khi chốt phương án với chủ nhà thì bắt buộc phải có file phối cảnh 3D lên màu đồng giả cổ. Bản vẽ 3D giúp khách hàng nhìn thấy rõ độ bóng của nước sơn, cách các chi tiết hoa lá tây bắt ánh sáng đèn chùm, từ đó dễ dàng đưa ra quyết định đầu tư hơn.
Để kiểm tra độ chịu lực, cần phân tích điểm tì chịu lực chính tại chân trụ khởi đầu và các điểm định vị tay vịn vào tường. Lan can đạt tiêu chuẩn phải chịu được lực xô ngang tối thiểu 80 kg/m dài mà không bị rung lắc.
Trong kỹ thuật đúc chân không, phần xương chịu lực chính chạy dọc theo suốt chiều dài lan can đóng vai trò như một dầm gánh chịu lực. Trên bản vẽ CAD, phần xương này phải được thiết kế có tiết diện dày hơn (tối thiểu 25 mm) so với các họa tiết trang trí bên trong (chỉ từ 12 mm đến 15 mm). Chân trụ lan can phải được cố định sâu vào dầm bê tông của cầu thang thông qua hệ thống bản mã sắt dày 6 mm chôn sẵn trước khi ốp đá.
Tại các góc cua tay áo của cầu thang, tôi khuyên bạn nên bố trí thêm một trụ phụ chịu lực đường kính tối thiểu 50 mm để triệt tiêu hoàn toàn độ rung khi người đi lại bám vịn. Việc thiếu trụ phụ tại các điểm chuyển hướng là nguyên nhân chính khiến hệ thống lan can bị lỏng lẻo sau 2 đến 3 năm sử dụng, dù phần nhôm hợp kim không hề bị biến dạng.
Có thể dùng chung hệ hoa văn nhưng cần điều chỉnh lại chiều cao và chi tiết chân trụ. Bản vẽ cad lan can ban công yêu cầu chiều cao tối thiểu là 1100 mm để đảm bảo an toàn tuyệt đối, đồng thời chân trụ phải có thiết kế thoát nước mưa tốt hơn, tránh đọng nước ở các điểm liên kết bulong.
Theo tiêu chuẩn xây dựng Việt Nam, khoảng cách giữa các nan hoặc khe hở hoa văn trên lan can cầu thang không được vượt quá 110 mm. Điều này nhằm ngăn ngừa tai nạn trẻ nhỏ chui đầu qua các khe hở của lan can gây nguy hiểm.
Khi mở file gặp thông báo thiếu font .shx, bạn hãy chọn tùy chọn "Ignore missing SHX files and continue". Sau đó, tải bộ font CAD đầy đủ (khoảng 1200 font) trên mạng, giải nén và copy trực tiếp vào thư mục Fonts trong đường dẫn cài đặt AutoCAD của máy tính.
Chi phí chế tác khuôn mẫu gỗ bằng máy đục CNC chiếm khoảng 15% đến 25% tổng giá trị đơn hàng cầu thang nhôm đúc. Nếu công trình sử dụng các mẫu hoa văn có sẵn trong thư viện cad cầu thang nhôm đúc của xưởng đúc, chủ nhà sẽ tiết kiệm được hoàn toàn khoản chi phí làm khuôn mới này.
Khi triển khai hồ sơ kỹ thuật, việc tuân thủ các thông số thực tế là yếu tố quyết định sự thành bại của sản phẩm sau khi ra lò:
Nếu bạn đang gặp khó khăn trong việc bóc tách bản vẽ kỹ thuật hoặc cần tư vấn các thông số chịu lực, khoảng hở phong thủy cho công trình biệt thự của mình, hãy gửi kích thước mặt bằng thực tế cho chúng tôi. Đội ngũ kỹ sư tại Nhôm Đúc Hoàng Dương sẽ hỗ trợ kiểm tra file CAD, tư vấn giải pháp liên kết chân trụ và đề xuất phương án đúc tối ưu chi phí hoàn toàn miễn phí.
